TM1800断路器机械特性测试仪
型号: TM1800
品牌: 保珈玛Programma
类型: 断路器机械特性测试仪
点击: 8853 次
简介: TM1800断路器举措特征测试剖析系统硬件采用模块化构造,由工夫特征测试模块和行程活动测试模块两大局部组成,适于在变电站现场和开关厂工业情况中测试各类类型的断路器的举措特征。
在线联系:
 详细描述

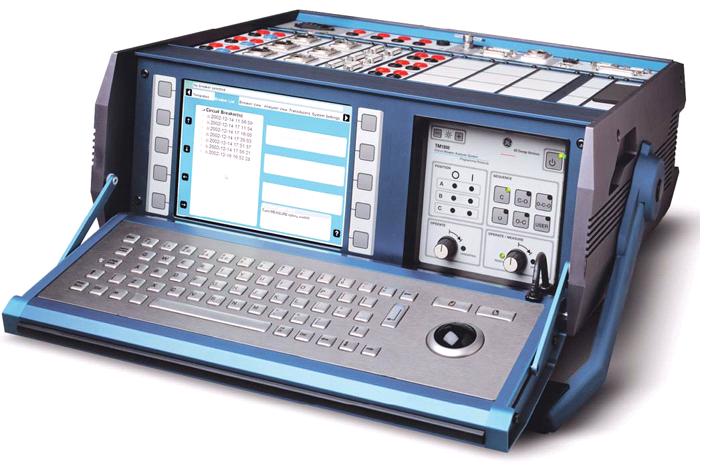

TM1800断路器机械特性测试仪

相关产品:TORKEL 820/840/860蓄电池恒流放电仪

TM1800断路器举措特征测试剖析系统硬件采用模块化构造,由工夫特征测试模块和行程活动测试模块两大局部组成,适于在变电站现场和开关厂工业情况中测试各类类型的断路器的举措特征。

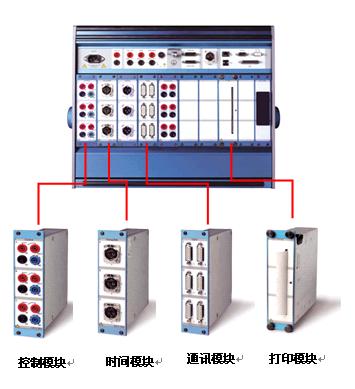

一、首要特点:● 集成化:采用一体化设计,将实验所需的各类模块整合为一,使接线和操作简略便利,省时省力。● 模块化:TM1800断路器工夫举措测试仪完全采用模块化构造,其操作节制回路采用自力的专用节制模块,可自力进行3个节制回路的操作。
工夫测量模块可扩展为48个通道,行程活动测试模块可以扩展为6个通道,来知足分歧使用的需求。
还可装备打印模块、PC-card模块等等。● 通用化:TM1800用来准确计量各类断路器合/分闸工夫,弹跳,分歧期等工夫参数;工夫分辩率0.05ms,精度达0.01%;每个计时通道都是自力的,且各自带有直流电压源,无需外接;测试对象可为主接点、带电阻接点和电压检测接点(湿接点)等多品种型,且可测试开关端口间的并联电阻值。
TM1800经过装置的位移传感器可测量动触头的行程,并进而核算出各类界说的合/分闸速度,刺进行程,超程和反弹等活动参数。传感器可所以直线位移的,也可所以扭转角度传感器,以顺应分歧构造型式的操作机构的使用要求;
可主动测量线圈电流,还可进举动态电阻,压力和振动等的测量。其测量局限广(电阻:10Ω-10KΩ,电压-10VDC至+10VDC,根本精度高(0.1%)且采样频率高达40KHz。
采用可便利拆开的打印机模块,可便利地以表格和图形方法输出测量后果,并有接口与外部打印机相连。
● 信息化:TM1800既可独自使用来完成一切测试,也可与任选的核算机辅佐断路器测试剖析软件CABA Win ( Computer Aided Breaker Analysis System) 构成功用强壮的断路器主动测试,剖析和信息治理系统。
CABA Win软件采用Windows操作系统,具有完美的剖析和数据库治理功用:如可便利地进行各类速度核算点的界说;可剖析统一行程曲线上任一点的位移,工夫速度,加快度和恣意二点间的均匀速度,工夫差;可用图形和表格的方法直接和定量地比拟二次或屡次的测试后果,便于调查统一系列分歧批次各台产物的特征,或许对统一台产物在分歧期间(如二次大修间)的特征和形态进行追踪监测调查其转变趋向和预期功能;可主动判别测试后果能否及格并给出提醒等。
CABA Win也是一个强壮的数据库治理系统,可便利地对各类断路器的数据和测试后果进行治理,存储,挪用和以用户要求的花样输出各类图形和报表。
● 小型化:TM1800构造精巧,功用强壮,只要15.5Kg左右,任务电源为交直流两用且主动切换。





二、主要技术指标:
TM1800技术规格
●    计时模块
主触点及合闸电阻触电的时间测量
通道数:6/每个模块
最多可扩展达48个计时通道(8个模块)
分辨率:0.05ms
精度:0.01%读数±0.1ms
最大采样速度:40KHZ
合闸电阻值的测试范围:10Ω-10KΩ
合闸电阻值的测试精度:+/-10%
●    行程模块
测量触电运动行程、电流、电压
通道数:3 /每个模块
传感器电阻:500Ω-10KΩ 10V输出
电压输出:10VDC
电流输出:10-30mA
电流测量:0-20 mA DC 精度:±1%,分辨率:0.35uA
电压测量:0-250V AC/DC 分辨率:0.3mV 精度:0.1%
操作控制模块
接点:三组独立的无电位接点以启动分闸和合闸二组线圈,可同时操作三相开关。
接点性质:无弹跳接点,闭合时间小于0.1ms
操作顺序设定:单合(C),单分(O),合-分(C-O),分-合(O-C),分-合-分(O-C-O)
接点开断容量:长时间15A,250V(AC/DC),瞬时(小于100ms)可达60A,250V(AC/DC)
断路器操作启动方式:通过面板上的启动旋钮或通过光电隔离的外触发输入接点的闭合操作来遥控启动。
控制脉冲与计时启动的时间差:小于0.1ms
脉冲延迟:分闸合闸及其之间的延迟时间可调,步长为10ms
打印输出
打印机:配备可拆卸式模块打印机,也可外接打印机
输出格式:有多种图形和/或表格方式供选择
其他
电源:100-240V AC 250VA
介电强度:符合IEC348和IEC255-5
环境温度:工作温度:0℃—+55℃    存放温度:-55℃—+70℃
湿度:5%-95% RH
外形尺寸:515×173×452mm
整机重量:15.5Kg
应用领域:设计应用于各种高压变电站现场和工业环境中
三、可选附件
CABA Win软件
基于Windows平台的计算机辅助断路器测试、分析和管理软件
TM1800测试电缆:
有5米,10米,15米等各种长度供选择
行程运动测试选件:
(1)  位移传感器:用来测量断路器触头和操作机构的运动行程
TLH500  直线位移传感器,行程500mm
LWG225  直线位移传感器,行程225mm
TS150 直线位移传感器,行程150mm
IP6501旋转角度传感器,357°
●动态电阻测量
电流单元DRM1800:用于断路器接点的动态电阻测量,可提供高达250A的电流。
用于测试西门子石墨触头的动作时间
