什么是钳形电流表？

钳形电流表是一种非常方便的测试仪器，它能在不被电路干扰的情况下对带电导体的进行电流测量。

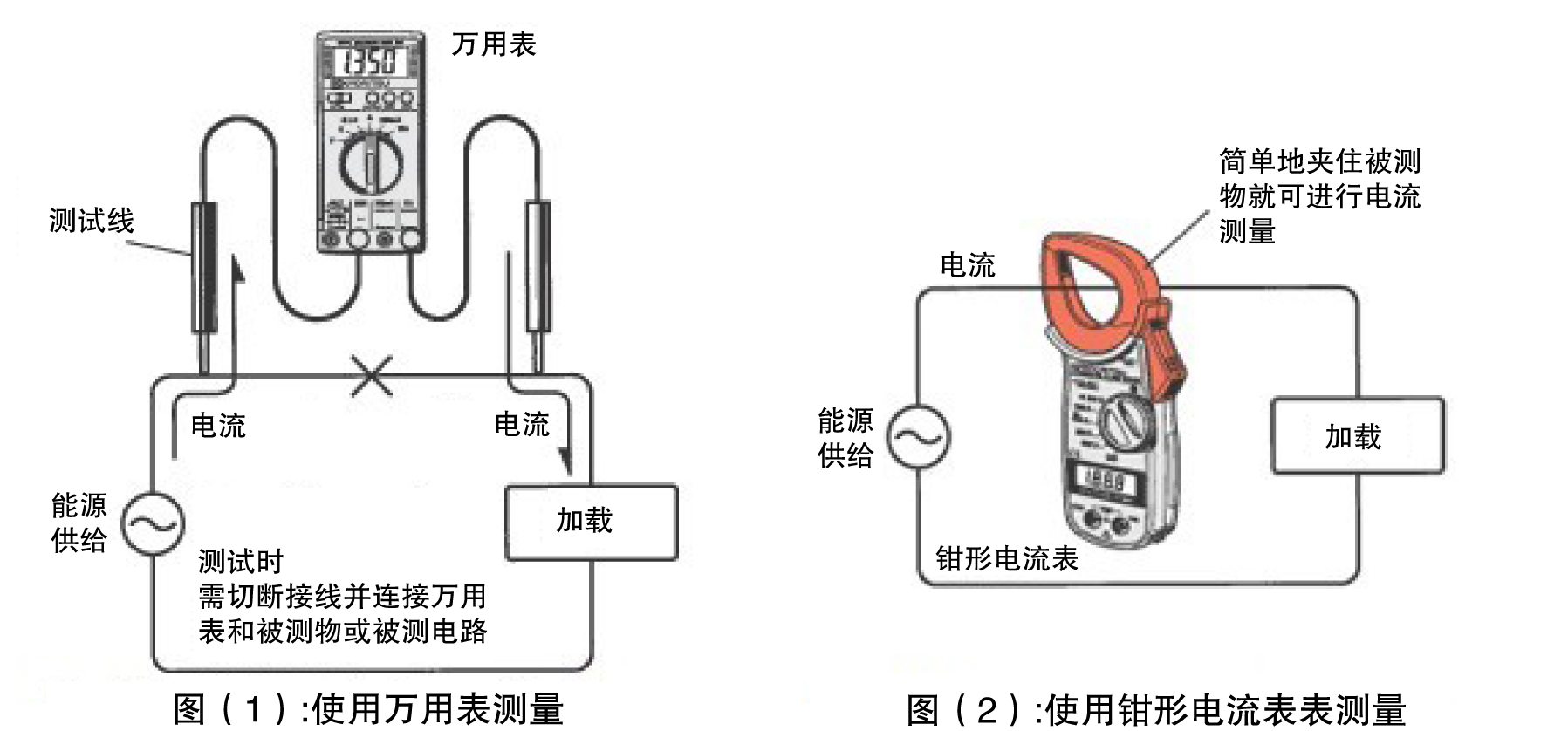

当用普通万用表进行电流测量时，我们需要切断接线并连接仪器和电路如（图1）所示。

而用钳形电流表进行电流测量时，我们只需简单地夹住被测物如（图2）所示。

这种测试方法的优点在于可以在不关闭电路的状态下测试大电流。

如何测试直流电流：

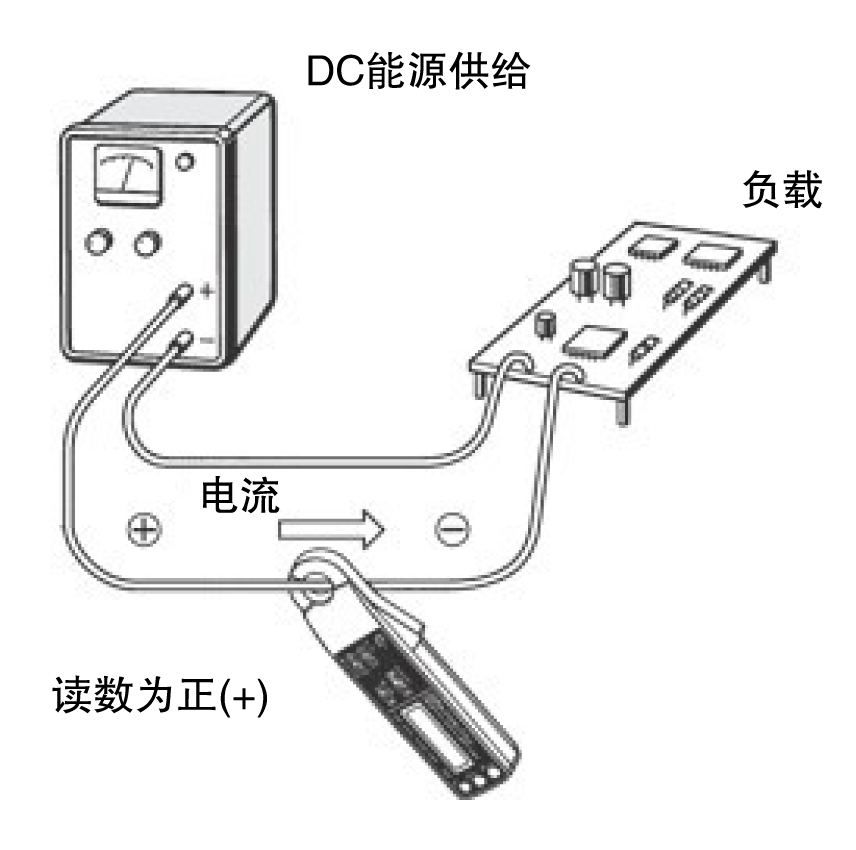

与交流电流测试交流电一样，用钳头夹住被测物，在直流电流测试中，当钳形电流表的电流从上至下流动时读数为正 (+) 。

钳形电流表测量原理：

交直流钳形电流表的测量原理

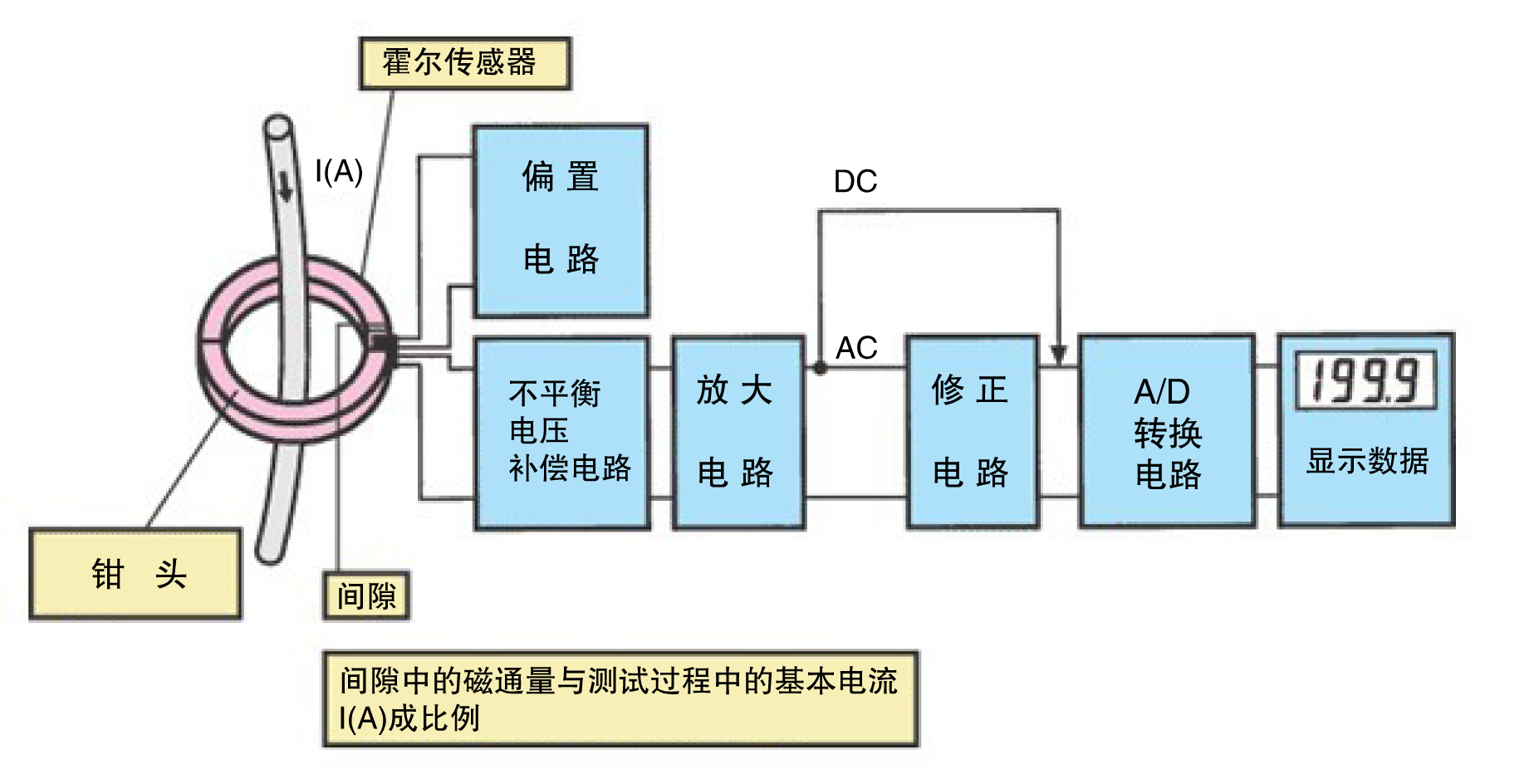

一般情况下霍尔传感器被用于测试直流电流。因为交流钳形表不能采用电磁感应法。霍尔传感器如下图所示放置。产生的磁通量与钳头中主要直流和交流电流成比例这是霍尔传感器检测磁通量并做为输出电压将之发散。

霍尔传感器:是一种半导体，可对被测物产生的偏置电流生成成比例电压并能在偏置电流应用于输入终端时产生输出终端磁场。

钳形电流表怎样操作？

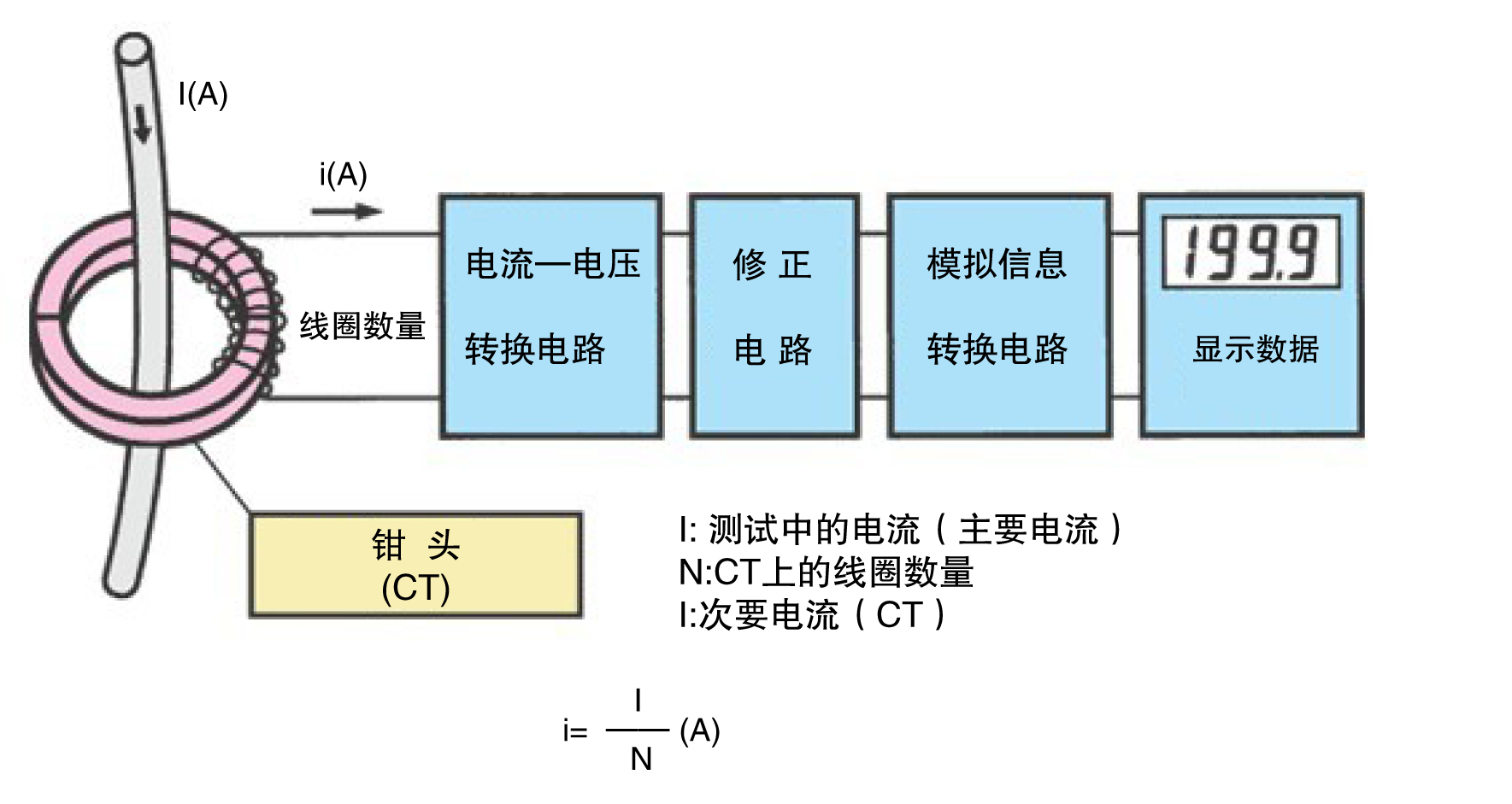

通常情况下交流钳形电流表的操作是遵循CT原则，CT原则常用于电流通过导体获得磁通量。假设通过导体的电流为主要电流，我们能通过钳头的次级线圈（次级线圈与被测物体的电路相连）产生的电磁感应获得一个与主要电流成比例的电流。这能使我们得到交流电流的读书（在使用数字式钳形电流表）

具体参照下流程图：

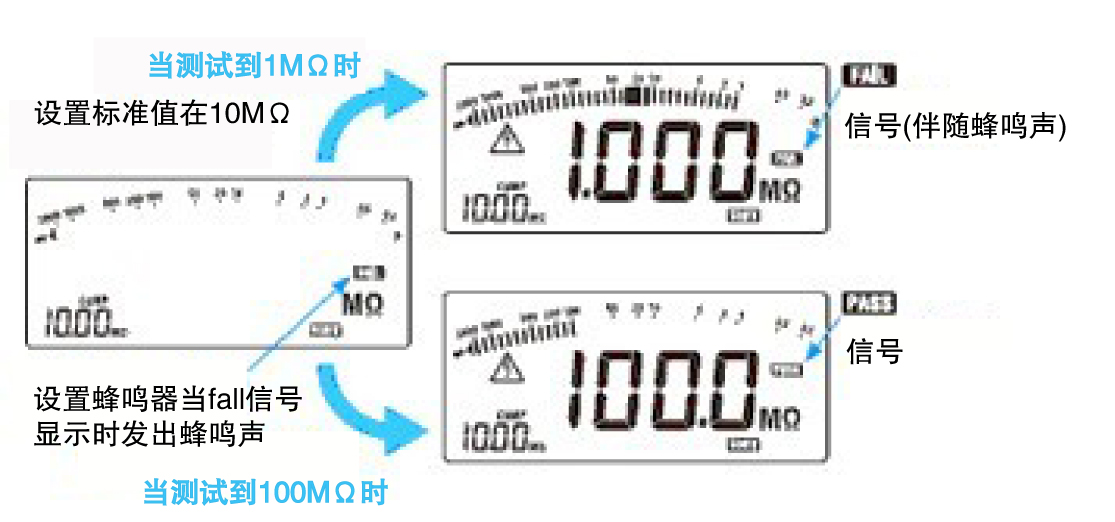

对比功能：

在各个测量范围选择和设置标准绝缘值，并与读数做对比。

通过对比屏幕显示的 fail或pass 信号及注意蜂鸣声来获得结果

蜂鸣声提醒能根据用户的要求关联fail 或者pass 。
