地电阻率(ρ)：

地电阻率测量原则(ρ)

根据四线接地测试，应用“E”(接地电极)和“H(C)”(电流电极)之间的交流电流“I”,找出在两个电极“S(P)”和"ES" 之间的位差"V"。

交流电流“I”除以位差“V”获得接地电阻“Rg(Ω)”;其中在电极之间的距离是“a”(m)。

然后使用公式: ρ = 2 • π • a • Rg (Ω • m).

测量方法：

把四个辅助接地钉插入地下。按照1-30m(a)的间隔对齐。入地深度要小于或者等于5%的对齐间隔。

注：测试引线可用于间隔距离最大为20米的地桩之间。

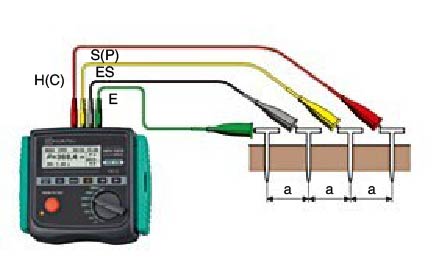

地电阻率连接法
